王利杰，胡文榮，王德勝，王? 宏 (青島黑貓?zhí)亢诳萍加邢挢熑喂?，山東 青島 266042)

摘? 要：探討INR系列標準炭黑在橡膠用炭黑吸碘值測試中的應用。對橡膠用炭黑在使用標準GB/T 3780.1-2015與 ASTM D1510-2019測試吸碘值時，測試方法對炭黑測試結果的影響進行研究。結果表明，使用GB/T 3780.1-2015測試的炭 黑吸碘值比ASTM D1510-2019測試的高。而使用INR系列標準炭黑對測試結果進行校正時，標準炭黑的測試方法應與樣 品的測試方法一致。橡膠用炭黑分別使用GB/T 3780.1-2015與ASTM D1510-2019測試，利用標準炭黑對測試結果進行校 正后，除炭黑N220外，結果基本一致。

關鍵詞：標準炭黑;吸碘值;震蕩時間;稱樣量;回歸曲線

1? 引? 言

吸碘值法是炭黑常用的比表面積測試方法之 一。研究表明，炭黑的吸碘值會受到炭黑存放時 間及條件的影響，由于炭黑表面對氧的化學吸附 而導致吸碘值逐漸降低，且炭黑的比表面積越高， 這種趨勢越明顯。因此 SRB 系列的標準炭黑在使 用過程中會由于存放時間延長而使吸碘值發生變 化，使用時必須定期對其進行賦值。INR系列的標 準炭黑經處理后吸碘值較為穩定，現已廣泛用于 吸碘值測試用的標準參比炭黑。GB/T 3780.1-2015 中給出了標準參比炭黑進行校正的方法，然而GB/ T 3780.1-2015 與 ASTM D1510-2019 在 炭 黑 稱 樣 量、震蕩時間及離心時間上有著較大的區別。INR 系列的標準炭黑的賦值采用ASTM D1510。因此本 文主要探討由ASTM D1510賦值的INR系列炭黑在 吸碘值測試時，由于測試條件不同，用于回歸時對 結果的影響及其合理的使用方法，以使測試結果 更加準確。

　　2? 實驗部分

2.1? 原材料

標準炭黑，INR A、INR B、INRC，美國材料與 試驗協會;炭黑，牌號N134、N220、N330、N550、 N660，江西黑貓?zhí)亢谟邢挢熑喂尽?/p>

　　2.2? 主要設備與儀器

震蕩機，HY-4，金壇市大地自動化儀器廠; 離心機，TDL-40B，上海安亭科學儀器廠;電熱鼓 風干燥箱，101-2A，天津賽得利斯實驗分析儀器 制造廠;所用玻璃儀器均經校準合格。

2.3? 試樣制備

取適量炭黑于125±10℃下干燥一小時，置于 干燥器中放至室溫。

2.4? 測試方法

所有測定步驟均按GB/T 3780.1-2015與ASTM D1510-2019 進行。

3? 結果與討論

3.1? GB/T 3780.1-2015 測試結果

測試采用 GB/T 3780.1-2015，方法 8.2 給出了

根據該規定，本試驗中炭黑的稱樣量如表2所 示：

測試中，樣品在震蕩機上震蕩 2 分鐘，離心 2 分鐘。其中標準炭黑測試4個平行樣，普通炭黑樣 品測試 1 個樣品。結果如表 3 所示。

從表3的測試結果中可以看出，標準炭黑中僅 有INRC的平均值不在目標值范圍內。根據標準要 求，需要對測試結果進行回歸。

　　3.2? ASTM D1510-201 測試結果

測試采用 ASTM D1510-2019，方法 11.2 給出 了炭黑的稱樣量要求，具體規定如下：

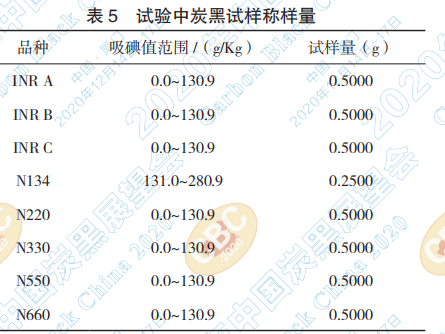

根據該規定，本試驗中炭黑的稱樣量如表5所 示：

測試中，樣品在震蕩機上震蕩 1 分鐘，離心 1 分鐘。其中標準炭黑測試4個平行樣，普通炭黑樣 品測試 1 個樣品。結果如表 6 所示。

從表3的測試結果中可以看出，標準炭黑平均 值不在目標值范圍內。根據標準要求，需要對測試結果進行回歸。

3.3? 校準曲線

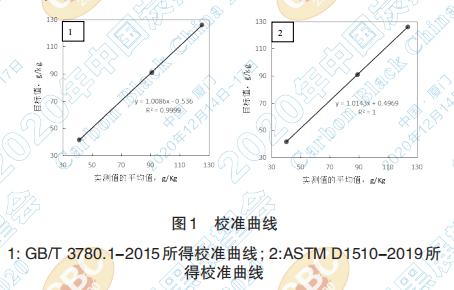

根據GB/T 3780.1-2015與ASTM D1510-2019測 試所得的測試可以看出，采用GB/T 3780.1-2015進 行測試時，炭黑吸碘值的結果普遍比ASTM D1510- 2019 測試所得高。分別用兩個標準測試所得的標 準炭黑的吸碘值的平均值作為x值，目標值的中值 作為y值進行回歸，所得校準曲線如圖1所示。

從圖1中可以看出，兩種方法測試得到的校準 曲線的線性相關性均較好，按照GB/T 3780.1-2015 測 試 所 得 的 回 歸 方 程 為 y=1.0086x-0.536，按 照 ASTM D1510-2019 測 試 所 得 的 回 歸 方 程 為 y=1.0143x+0.0.4969。按照GB/T 3780.1-2015與ASTM D1510-2019測試所得的結果分別為表3表6，由于 GB/T 3780.1-2015 稱 樣 量 及 震 蕩 時 間 與 ASTM D1510-2019不同，表3比表6得到更高的測試值。 對于炭黑企業來說，炭黑產品的市場是一個全球化 的市場，給予客戶的炭黑吸碘值由于顧客的不同需 要采用不同的標準進行測試，工作量較大。

表7為采用GB/T 3780.1-2015測試后得到的標 準炭黑及普通炭黑的平均值使用校準曲線1及校 準曲線 2 所得的回歸值。

從表7中可以看出，雖然標準炭黑INR是采用 ASTM標準測試賦值，但采用GB/T 3780.1-2015 測 試時，標準炭黑的測試方法與樣品的測試方法一 致時，得到的回歸曲線進行回歸后，標準炭黑的測 試結果的回歸值均在標準炭黑的目標值范圍內， 但用 ASTM D1510-2019 測試得到的回歸曲線對測 試結果進行回歸時，得到的標準炭黑測試值的回 歸值超出了目標值范圍，結果偏大。

表 8 為采用 ASTM D1510-2019 測試后得到的 標準炭黑及普通炭黑的平均值使用回歸曲線2所 得的結果。

從表8中可以看出，采用ASTM D1510-2019測 試得到的測試結果用曲線2進行回歸后，標準炭黑 的回歸值，基本在目標值的中值，且回歸后除2系 列炭黑外，其余與炭黑采用GB/T 3780.1-2015測試 后利用曲線 1 回歸后的回歸值基本一致。

　　4? 結? 語

(1) 在 使 用 標 準 GB/T 3780.1-2015 與 ASTM D1510-2019 測試橡膠用炭黑的吸碘值時，由于稱 樣量、震蕩時間及離心時間的不同，GB/T 3780.1- 2015 測試的結果比 ASTM D1510-2019 高。

(2) 采用 GB/T 3780.1-2015 進行橡膠用炭黑的 吸碘值測試時，使用標準炭黑 INR 系列進行回歸 后，得到的測試結果更為準確;標準炭黑的測試也 需采用 GB/T 3780.1-2015 進行測試。

(3)使用標準GB/T 3780.1-2015與ASTM D1510 -2019 測試橡膠用炭黑的吸碘值時，INR 系列標準 炭黑的測試方法應與樣品的測試方法一致，并建 立校準曲線，經校準曲線回歸后，兩種方法回歸的 測試結果除 N220 差距較大外，其余炭黑回歸后的 測試結果基本一致。
